3. Grafana IoT 태그 생성하기 (3D 워크스페이스)

Avatar
Beamo Support Agent
3. Grafana IoT 태그 생성하기 (3D 워크스페이스) (이 기능)은 다음 플랜에서 사용 가능합니다 Enterprise.
플랜 및 팩을 통해 Beamo를 활용하는 방법에 대해 알아보십시오.

소개

IoT 태그를 사용하여 3D 작업 공간에서 IoT 데이터를 시각화할 수 있습니다. IoT 태그를 개별적으로 또는 대량으로 생성할 수 있습니다.

참고 사항: 이 기능을 사용하려면 관리자가 Grafana를 설정하고 사이트에 연결해야 합니다. 자세한 내용은 1. Grafana를 Beamo에 연결하기 잠조 합니다.

누가 이 기능을 사용할 수 있나요?

  촤고 관리자1 사이트 관리자2 팀 관리자3 촬영 담담자4 협력자5 열람자6
IoT Tag check_mark_32.png check_mark_32.png check_mark_32.png check_mark_32.png check_mark_32.png minus_32.png

참고 사항: 1, 2 특정 팀이 지정되지 않는 한 3D 워크스페이스 내에서 최고 관리자 및 사이트 관리자가 추가한 데이터는 모든 팀에서 공유/표시됩니다.

3, 4, 5, 6 권한은 소속된 팀의 범위 내에서 제한됩니다.

IoT 태그 추가 하기

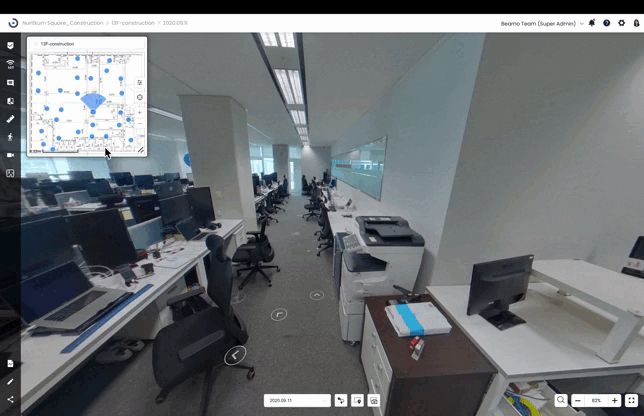

iot tag 1.gif

  1. IoT 태그 목록에서 [+추가] 버튼을 클릭하고 [단일] 을 클릭하여 단일 태그를 생성하고 [벌크] 를 클릭하여 여러 개의 IoT 태그를 한 번에 생성합니다.
  2. 흰색 원(핫스팟) 을 드래그하여 위치를 설정하고, 태그 아이콘 자체를 드래그하여 태그 높이를 설정합니다.
  3. 태그 제목(필수) 및 선택적인 설명을 입력합니다.
  4. 태그 아이콘의 유형 및 색상을 사용자 설정할 수 있습니다.미디어 파일(이미지, 비디오, PDF)을 업로드합니다.
  5. [IoT 센서 추가] 버튼을 클릭하고 Grafana 대시보드 목록에서 센서를 선택 합니다.
  6. 필요한 경우 미리보기 창의 폭과 높이를 입력합니다.
  7. [3D 워크스페이스에 보이기] 버튼을 활성화 하여 3D 뷰어에서 콘텐츠를 표시합니다.
  8. [공지] 버튼을 활성화 하여 3D 뷰어에 고정표시 합니다.
  9. 파일 첨부합니다.
  10. [저장] 버튼을 클릭하여 태그 생성을 완료합니다.

참고 사항:

  • 태그에는 최대 5개 파일(100MB 이하/개당)을 첨부할 수 있습니다.
  • 지원 형식:
    • 이미지: JPG, PNG, GIF, TIF
    • 비디오: MP4, MOV, AVI, WMV, FLV
    • 문서: PDF, DOC(X), PPT(X), XLS(X), TXT, RTF
    • 압축 파일: ZIP

IoT 태그 변경 및 삭제

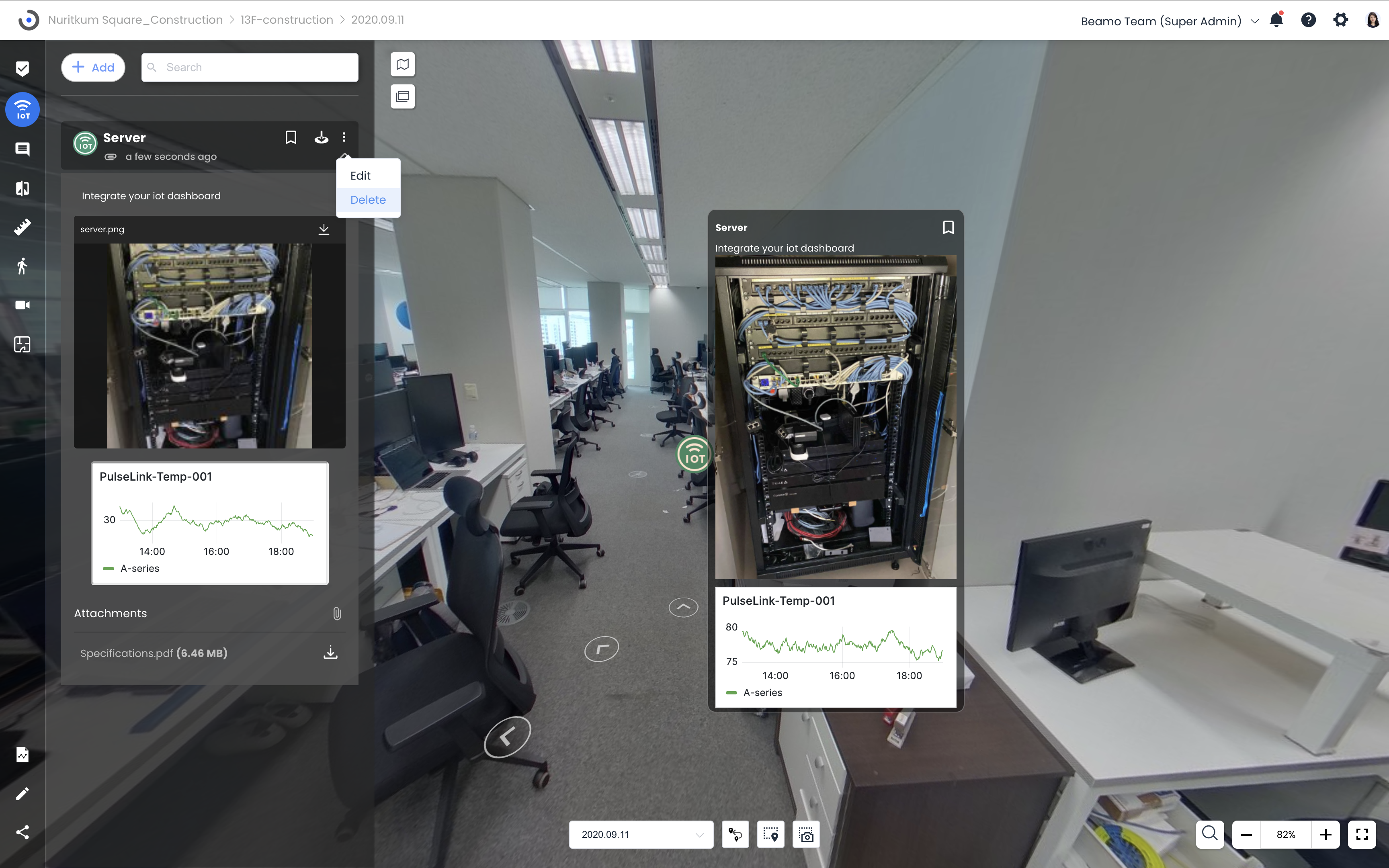

Edit iot tag.png

  1. Iot 테그를 수정은 [케밥 메뉴]에서 변경 (Edit)을 선택합니다.
  2. Iot 테그를 삭제는 [케밥 메뉴]에서 삭제 (Delete)를 선택합니다.
  3. [저장] 버튼을 클릭하여 수정을 완료합니다.

폴더관리하기

1. 폴더 생성

  • [+추가] 버튼을 클릭하고 [폴더]를 선택합니다.
  • 폴더 이름을 지정합니다.
  • 태그를 폴더에 드래그 앤 드롭하여 추가합니다.

2. 폴더 삭제

  • 폴더를 삭제하면 해당 폴더에 포함된 모든 태그도 삭제됩니다.
  • 삭제는 복구가 불가능합니다.

3. 폴더 관리

  • 폴더 이름을 변경하려면 [케밥 메뉴]에서 [이름 변경]을 선택합니다.
  • 폴더에서 태그를 제거하려면 태그를 [←뒤로] 버튼으로 드래그합니다.

4. 폴더 계층 구조

  • 폴더는 2-Depth 계층까지 지원합니다.
  • 1-Depth 폴더 내에서만 2-Depth 하위 폴더를 생성할 수 있습니다.



탐색 및 정렬

1. 탐색

  • 1-Depth 및 2-Depth 폴더를 통해 태그를 탐색할 수 있습니다.
  • 특정 폴더를 클릭하면 해당 폴더 내의 태그가 표시됩니다.

2. 정렬 기준

  • 모든 폴더와 태그는 이름 기준으로 오름차순 정렬됩니다.
  • 알파벳 → 숫자 → 한글 순서로 정렬됩니다.

UI/UX 기능

1. 드래그 앤 드롭

  • 폴더와 태그를 마우스로 드래그 앤 드롭하여 위치를 변경할 수 있습니다.

2. 공지 기능

  • 특정 태그를 공지로 설정하여 3D 워크스페이스에서 강조 표시할 수 있습니다.

3. 태그 정보 미리보기

  • 태그의 세부 정보를 클릭하여 첨부된 파일, 설명, 미디어를 미리 볼 수 있습니다.

주의사항

  • 복구 불가: 폴더와 태그를 삭제하면 복구할 수 없습니다.
  • 파일 크기 제한: 첨부 파일은 개당 100MB를 초과할 수 없습니다.
  • 최대 파일 개수: 태그당 최대 5개 파일을 첨부할 수 있습니다.
  • 서버 구성 필요: Beamo 3D 뷰어에서 콘텐츠를 표시하려면 서버 설정에 도메인 ‘Beamo - 360° photo based digital twin ’를 추가해야 합니다.

자주 묻는 질문 (FAQ)

Q1: 태그와 폴더의 최대 생성 개수는 얼마인가요?

A1: 생성 개수에는 제한이 없습니다.

Q2: 태그와 파일 첨부는 어떤 형식을 지원하나요?

A2: 태그에 첨부할 수 있는 파일 형식은 다음과 같습니다:

  • 이미지: JPG, PNG, GIF, TIF
  • 비디오: MP4, MOV, AVI, WMV, FLV
  • 문서: PDF, DOC(X), PPT(X), XLS(X), TXT, RTF
  • 압축 파일: ZIP

Q3: 태그 목록은 어떻게 정렬되나요?

A3: 태그 목록은 이름 기준으로 오름차순 정렬됩니다.
