라인 측량 생성 (이 기능)은 다음 플랜에서 사용 가능합니다 Pro, Enterprise.
플랜 및 팩을 통해 Beamo를 활용하는 방법에 대해 알아보십시오.

소개

3D 워크스페이스에서 수직선과 수평선을 생성하여 측량하세요. 단일라인 및 폴리라인을 생성하여 측량하세요.. 참고 사항: 측량 단위를 전환하려면 사용자 프로필 설정으로 이동하시기 바랍니다.

누가 이 기능을 사용할 수 있나요?

  최고 관리자 사이트 관리자 팀 관리자 촬영 담당자 협력자 열람자
생성/편집 :check_mark: :check_mark: :check_mark: :check_mark: :check_mark: :check_mark:
저장/삭제 :check_mark:  :check_mark: :check_mark: :check_mark: :check_mark: :minus:

라인 측량

참고 사항: 측량 모드 실행 중에는 다른 작업과 충돌하지 않도록 사이드패널의 기능이 비활성화됩니다.

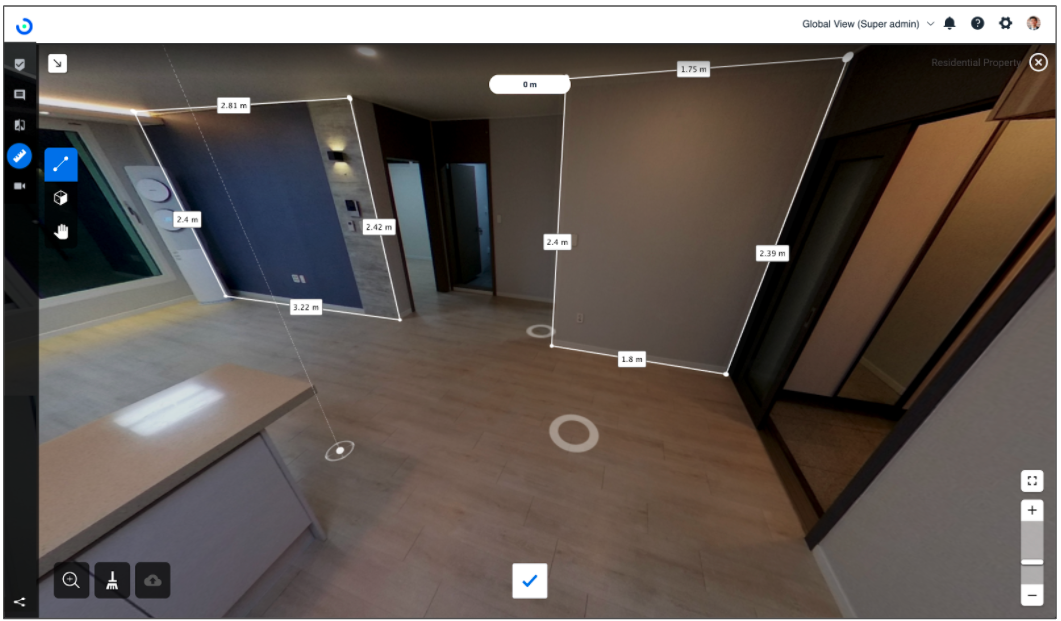

  1. 측량 모드를 활성화를 위해 사이드바에서 [측량 measure.png] 아이콘을 클릭하면 아이콘 바로 옆에 툴바가 나타납니다.
  2. 포인트를 클릭하여 측량을 시작합니다. 기본적으로 바닥을 기준으로 측량합니다.
  3. 다음 측량 포인트를 클릭합니다. 포인트를 따라가는 점선은 첫 번째 포인트에서 연장됩니다. 라인이 수직축이 되면 파란색으로 변경됩니다. 또한 수평으로 공중 혹은 바닥에서 떨어진 곳을 측량할 경우, 참고로 삼을 수 있는 수직 점선이 나타납니다.
  4. 폴리라인을 생성하여 측량을 계속하거나 하단의 파란색 [체크 버튼]을 클릭하여 라인 생성을 완료합니다. * 마지막 포인트에서 첫번째 포인트로 다시 찍어서 폴리라인 측량을 종료합니다.
  5. 총 폴리라인 측량 길이가 측량된 선 위에 표시됩니다.
  6. 화면 왼쪽 하단의 [저장](구름모양) 버튼을 클릭합니다.

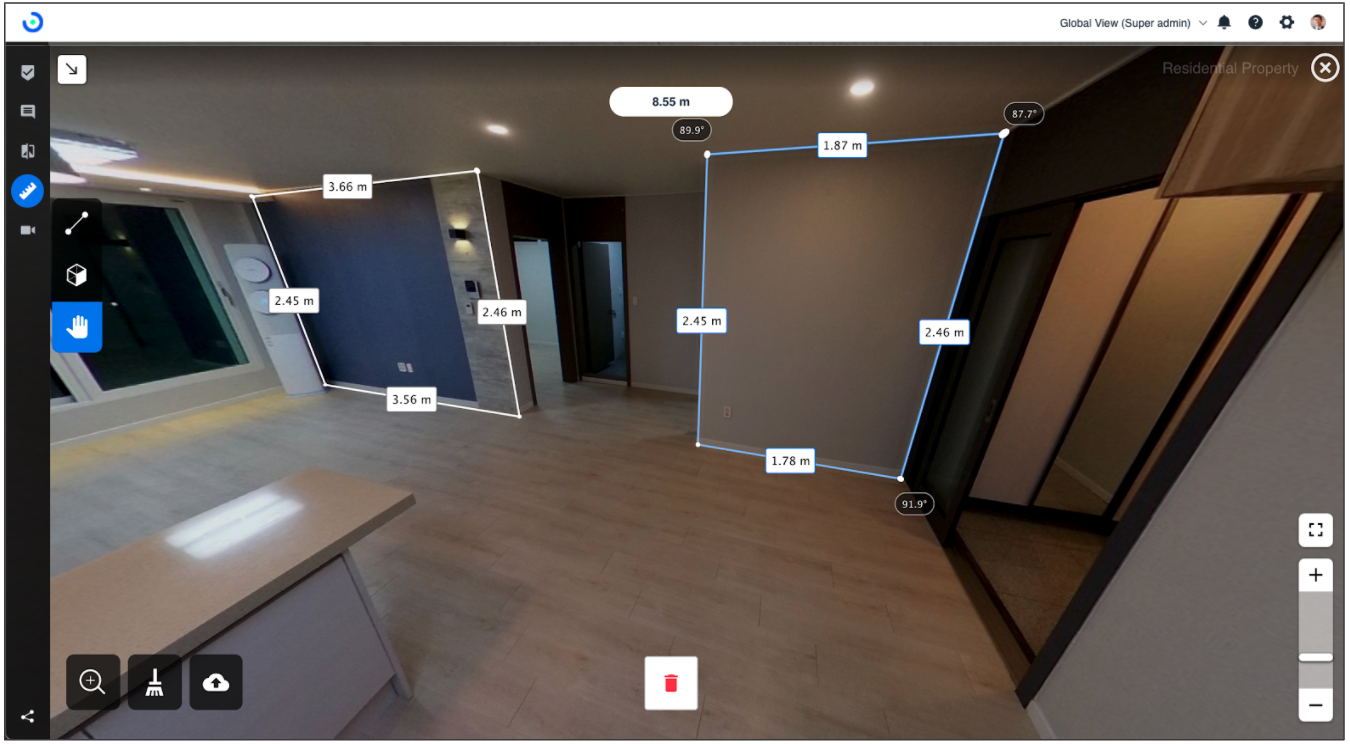

  7. 생성한 라인 박스를 편집하려면 [손] 버튼을 클릭하여 박스를 선택합니다. 꼭짓점을 클릭한 다음 원하는 위치로 드래그합니다.


8. 생성한 라인 박스를 삭제하려면 [손] 버튼을 클릭하고 삭제할 박스를 선택한 다음 화면 하단 중앙의 [휴지통]을 클릭합니다. 모든 박스를 한꺼번에 삭제하려면 [빗자루] 버튼을 클릭합니다.


도움말:

  • 메인 화면의 중앙에 측량 결과를 표시하려면 보기 각도를 조정합니다.
  • [Shift 키]를 누른 채 수직선을 그리면 수직축이 고정되어 라인을 더욱 쉽게 그릴 수 있습니다.
  • 바닥에서 라인을 생성하면 더욱 정확하게 측량할 수 있습니다. 천장에서 아래로 측량하려면 천장 높이를 설정해야 합니다. 서베이 에디터에서 ‘천장 높이 변경’을 참조하세요.
