2D フロアプラン概要

イントロダクション

３Dワークスペース内にサイト内の全てのフロアプラン（図面）をリスト表示し、サーベイオーバービューを提供します。



本機能対象ユーザー

	スーパー アドミン	サイト マネージャー	チーム アドミン	サーベイヤー	コラボレーター	ビューアー
３Dワークスペース閲覧



2D フロアプラン詳細

3Dワークスペース内で、異なるが関連するフロアプランのサーベイを簡単かつ便利に比較することができます。

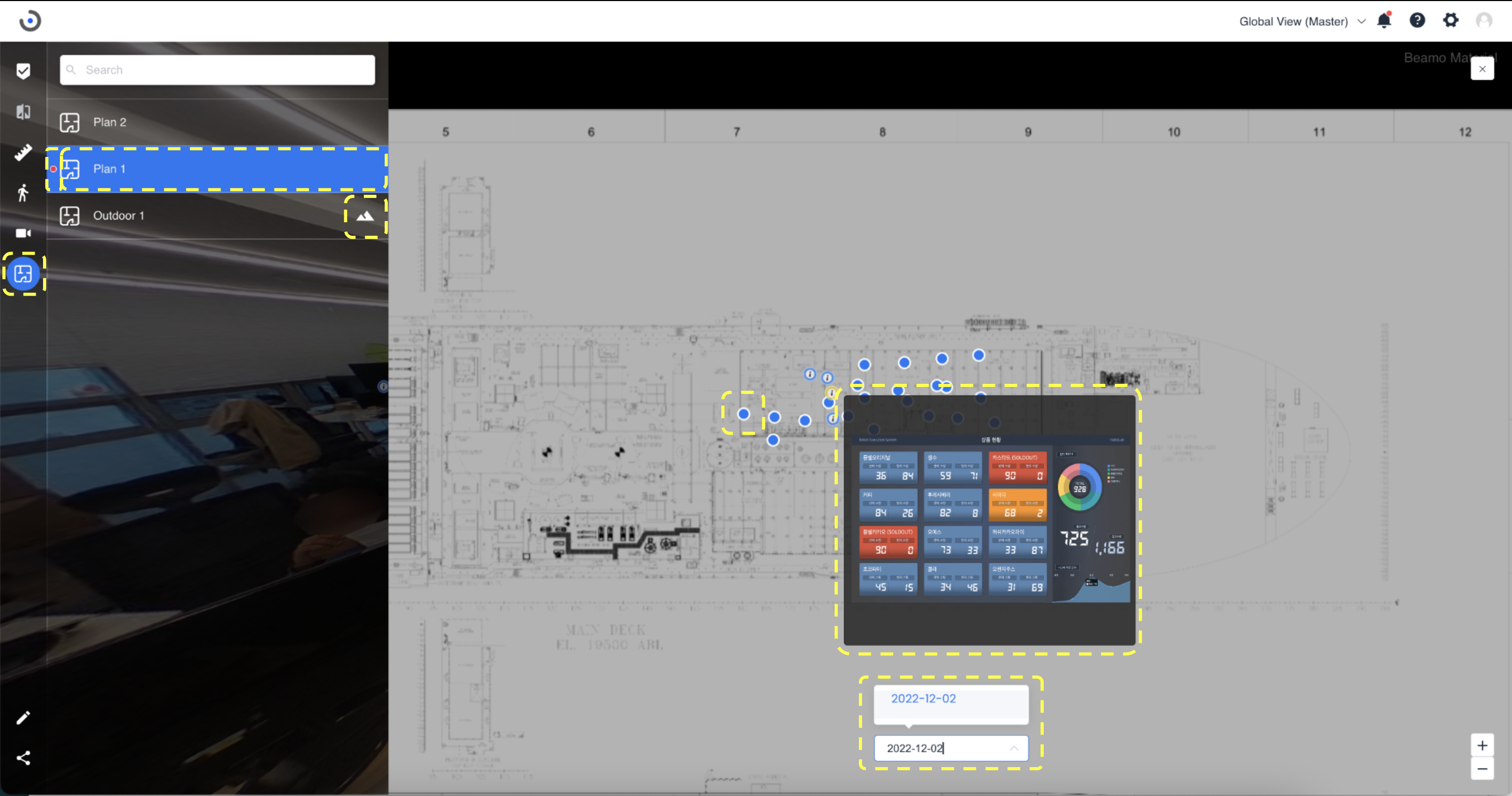

1. 「2D フロアプラン」 ボタンをクリックし２Dフロアプランパネルを開きます。


2. 2D プランパネルには、サイト内の全てのフロアプラン（図面）がリスト表示されます。
   • 現在位置：フロアプラン名の左横に赤色のドットが表示されます。
   • アウトドア：フロアプラン名に山のアイコンが表示されます。


3. フロアプランリストより、閲覧したいプランを選びクリックすると、フロアプラン概要が閲覧できます。
   フロアプランオーバービューでは、サーベイセレクター、ポイント、タグが閲覧できます。
   • 「サーベイセレクター」から同フロアプラン上の異なるサーベイを選択できます。
   • ポイントをクリックすると、そのサーベイに移動することができます。
   • タグアイコンをクリックすると、タグをプレビューすることができます。
