キャリブレーションを行う(キャプチャ開始位置の登録)

キャリブレーションを行う(キャプチャ開始位置の登録) は、次のBeamoプランでご利用いただけます: Essential, Pro, Enterprise.
Beamoを最大限に活用するためのプランとパックのご利用方法についてご確認ください。

イントロダクション

キャリプレーションを行います。フロアプラン上に現在位置を正確に登録することでより精密なサーベイ結果を得ることができます。

Note: アウトサイドキャプチャ(ベータ版)の場合、キャリブレーションを行う必要がありません。

本機能対象ユーザー



スーパー アドミン

サイト マネージャー

チーム アドミン

サーベイヤー

コラボレーター

ビューアー

Beamo アプリ使用

:check_mark:

:check_mark:

:check_mark:

:check_mark:

:minus:

:minus:

キャリブレーション方法


1. ガイドメッセージボックスを閉じます。もしくはフロアプランをタッチすると自動的に閉じます。




2. フロアプランをピンチイン・アウトで拡大・縮小して現在位置を見つけタップします。タップした場所に位置入力ピンが表示されます。



3. ピン(白い丸の部分)を押して移動させ位置を調整して、「次へ」をタップします。このタイミングでキャプチャが開始し、キャリブレーション初回時の場所が1番目のキャプチャポイントとして保存されます。




4. 画面上部の距離を示すステータスバーの色が緑色になるまで、次のポイントまで3m以上進みます。3m進むとガイドメッセージが閉じ、フロアプラン上をタップすることができます。




5. フロアプラン上に移動後の現在位置をタップして、位置入力ピンを表示させます。

6. ピン(白丸の部分)を押して、現在の位置まで移動し、「完了」をタップします。




7. キャリブレーションを正しく完了すると、キャプチャ画面に変わります。青色ビーム点が現在位置を表示しています。キャプチャを続けましょう

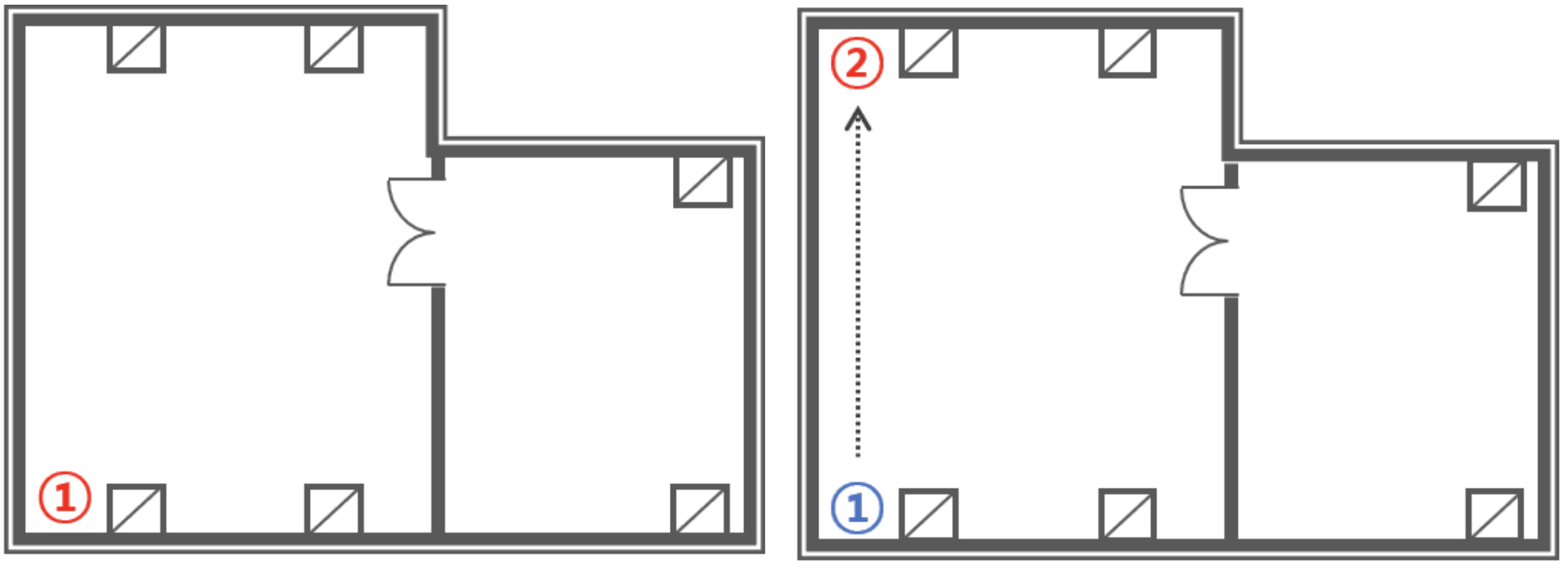

Tip: キャリブレーションの精度を高めたい場合

撮影したいエリアの端から端までの2点を選択してください。そうすることで、トラッキングされる位置とフロアプラン間のアライメントが高い精度で表示されます。

  • キャプチャしたいエリアの範囲が広すぎる場合、設定の距離をできるだけ遠く離してください。少なくとも中間点で設定して下さい。

  • 位置ずれやスケールエラーが発生した場合は、サーベイをアップロードした後、3Dエディタで調整することができます。
