3Dワークスペース画面詳細

イントロダクション

3Dワークスペースは、あなたがデジタルツインを閲覧し、情報を付加し、チームメンバーとコラボレーションを行う場所です。   ここで追加されたタグやコメントなどの情報は、チーム内（スーパーアドミン及びサイトマネージャーには共有されます）で安全に共有されます。

Note: 機能はプランごとに異なります。詳細はこちら。

本機能対象ユーザー

	スーパー アドミン	サイト マネージャー	チーム アドミン	サーベイヤー	コラボレーター	ビューアー
３Dワークスペース閲覧

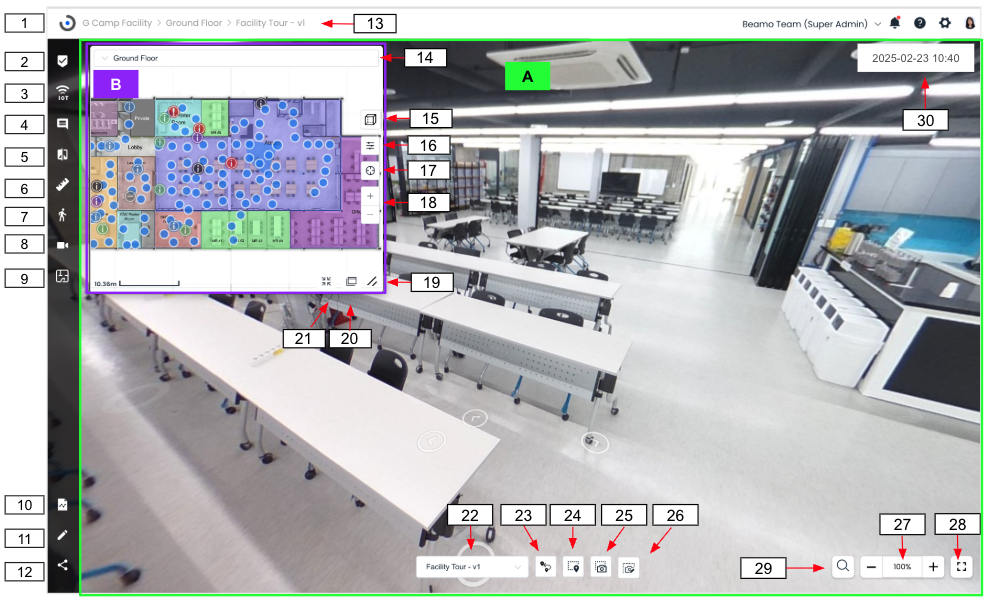

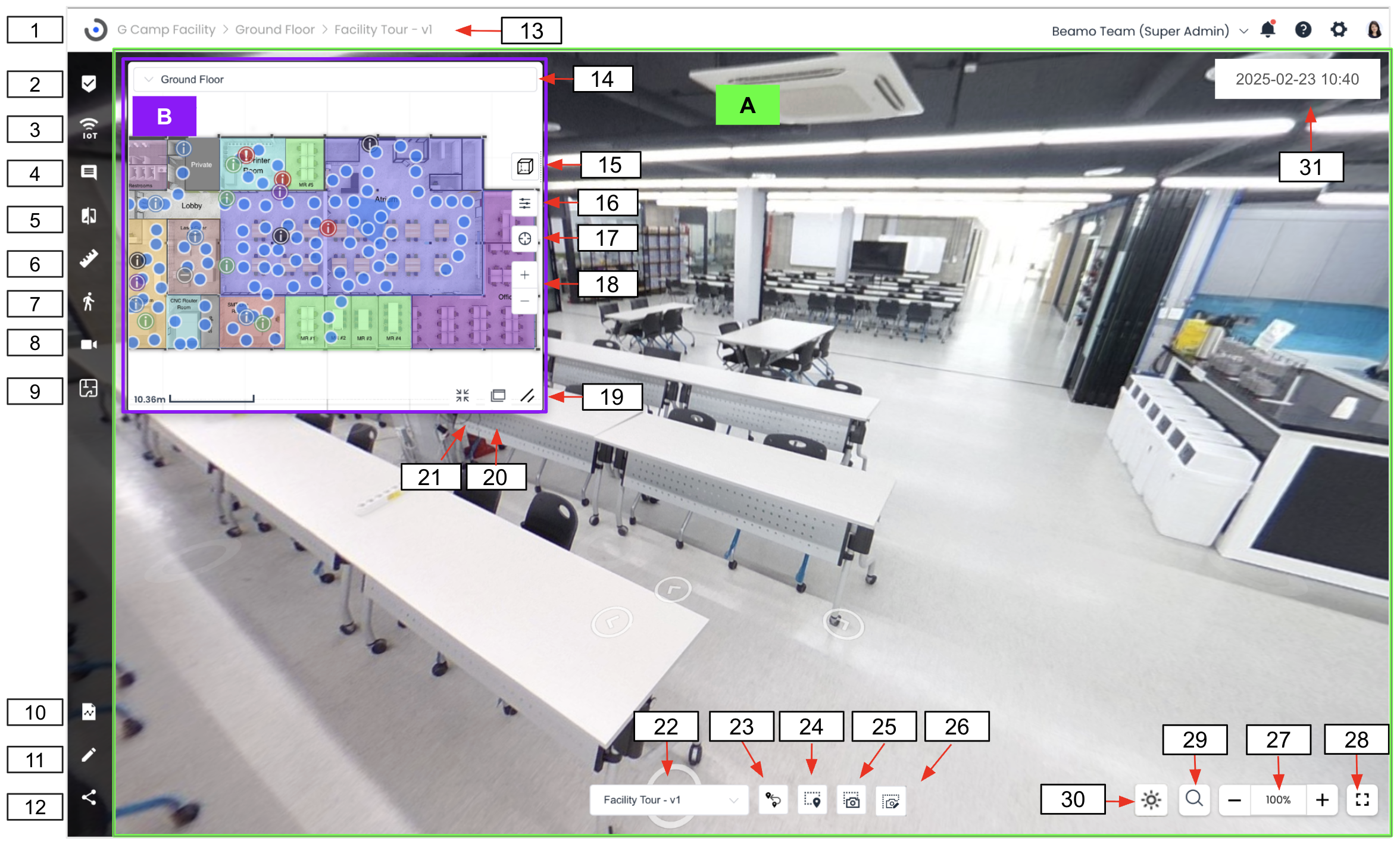

3D ワークスペース画面　

No.	名称	詳細
A	ビュアー	３Dビューを表示します。
B	ミニマップ	現在サーベイのフロアプランです。青色の丸はキャプチャ（撮影）ポイントです。クリックすると、その360度画像が表示されます。
1	ホーム	クリックすると、ホーム画面へ戻ります。
2	タグ	クリックすると、タグモードに切り替わります。
3	IoT タグ	クリックすると、IoTタグモードに切り替わります。
4	コメント	クリックすると、コメントモードに切り替わります。
5	タイム比較	クリックすると、タイム比較モードに切り替わります。
6	メジャー	クリックすると、測定モードに切り替わります。
7	ルート案内	クリックすると、トラッキングツアーモードに切り替わります。
8	Meet	クリックすると、Meet（リアルタイム動画チャット）開始画面に切り替わります。
9	2D フロアプラン	クリックすると、サイト内の全てのフロアプランか閲覧・移動できます。
10	タイムラインレポート	クリックすると、タイムラインレポート作成モードに切り替わります。
11	３Dエディター	クリックすると、３Dエディターにアクセスします。
12	シェア（共有）	クリックすると、シェアモードに切り替わります。
13	パス表示	現在表示中のサイト > プラン > サーベイを表示します。
14	フロアセレクター	クリックすると、閲覧可能なフロア一覧が表示されます。フロアを選びそのフロアの一番新しいサーベイ閲覧画面へアクセスします。
15	視点切り替え	クリックすると、ミニマップの視点を上面、正面、側面に切り替えできます。
16	ミニマップ フィルター	クリックすると、タグとコメントの表示を設定します。
17	ミニマップ GPS	クリックすると、あなたの現在のポイントがミニマップの中央に表示されます。
18	ズームイン・アウト（ミニマップ）	クリックすると、ミニマップの拡大・縮小します。
19	リサイズハンドル	クリック＆ドラッグするとミニマップのサイズを調整します。
20	ミニマップ　ポップアップ	クリックすると、ミニマップを別ウィンドウにて開きます。
21	ミニマップ閉じる	クリックすると、ミニマップが閉じます。
22	サーベイセレクター	クリックすると、現在のフロアのサーベイ履歴一覧が表示されます。
23	前のポイントに戻る	クリックすると、前のポイントに戻ります。
24	アクセス用URLコピー	クリックすると、現在のポイントのURLをコピーします。
25	クリップボード	クリックすると、現在のポイントの静止画をコピーします。
26	360画像注釈	クリックすると、360画像へ注釈付け・pngファイルダウンロードします。
27	ズームイン・アウト（ビューア画面）	クリックすると、メイン画面が拡大・縮小します。
28	全画面	クリックすると、メイン画面が全画面表示されます。
29	拡大鏡	クリックすると、拡大鏡を使用します。
30	明るさ調整	クリックすると、明るさ調整バーを使用します。
31	作成日時	サーベイを作成された日時を表示します。

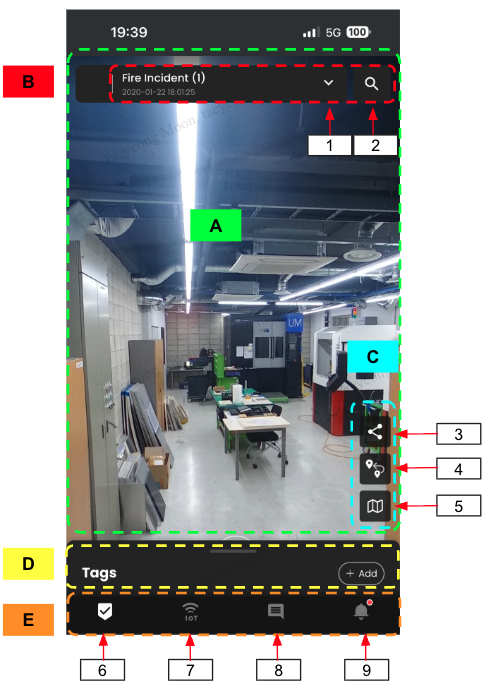

3D ワークスペース画面　モバイル版

No	名称	詳細
A	ビュアー	３Dビューを表示します。
B	ヘッダーバー	「チームセレクター」「サーベイセレクター」「検索ボタン」があります。
1	サーベイセレクター	タップして、サーベイリストを有効にします。サーベイリストには、「サイトボタン」「プラン」ボタンが含まれます。
2	検索	タグやコメントを、タイトルで検索します。検索結果をタップすると該当1に移動します。
C	サイドボタン	「シェア」「前のポイントに戻る」「フロアプラン」ボタンがあります。
3	シェア（共有）	タップするとシェアモードに切り替わります。シェアモードには「パスワード保護付き共有リンク」、「埋め込み式リンク(iframe)」、「アクセス用URLコピー」などが含まれます。
4	前の位置に戻る	タップして一つ前のポイントに戻ります。
5	ミニマップ	タップしてフロアプランを表示します。
D	下部情報シート	共有、サーベイリスト、タグ、コメントなどの作業を行う場所です。
E	下部機能バー	「タグ」「IoTタグ」「コメント」「通知」ボタンが位置します。
6	タグ	タップして、タグ機能を有効にします。
7	IoT タグ	タップして、IoTタグ機能（閲覧のみ）を有効にします。
8	コメント	タップして、コメント機能を有効にします。
9	通知	タップして、通知を閲覧します。

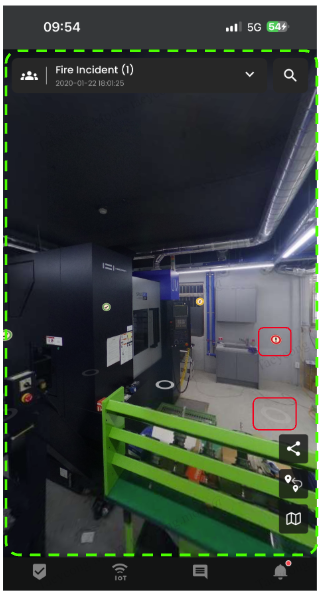

A. ビューアー

• 画面をドラッグしてポイントの視点を操作します。

• ピンチ操作でズームイン／ズームアウトします。

• ポイントホットスポット（白丸）をタップするとそのポイントに移動できます。ホットスポット付近の画面をタップしても対象のホットスポットへ移動します。

• タグ／コメントアイコンをタップして対象のタグ／コメントの詳細情報シートを開きます。

B. ヘッダーバー

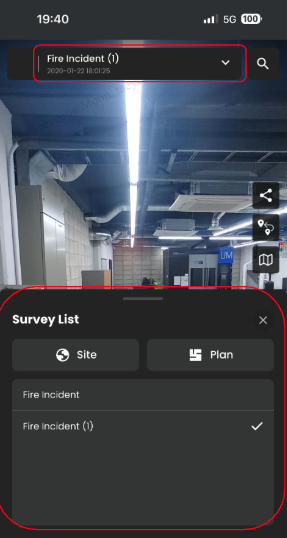

 1. サーベイセレクター

• サーベイセレクターアイコンをタップし、サーベイリストシートを広げます。

• 同じフロアにある、他のサーベイを選択することで、対象のサーベイに切り替えます。

• 「Site（サイト）」ボタンをタップするとサイトリスト画面に移動します。

• 「PLAN（フロアプラン）」ボタンをタップすると、プランリスト画面に移動します。

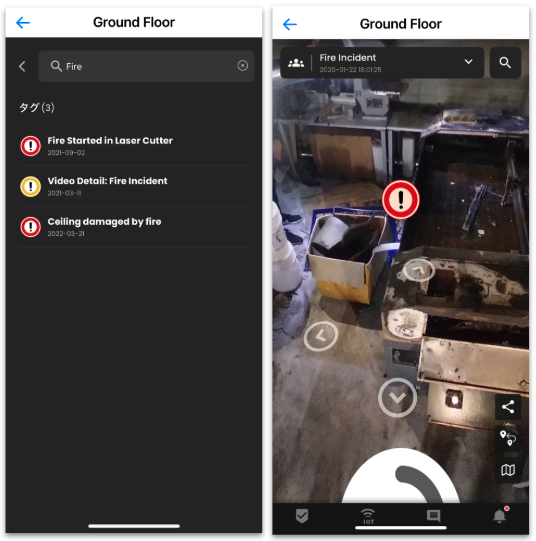

2. 検索

1. 検索ボタンをタップすると検索バーが表示されます。

2. タグやコメントをタイトルで検索して特定のアイテムを探します。

3. 各アイテムをタップすると、該当位置に移動します。

C. サイドボタン

3. シェア

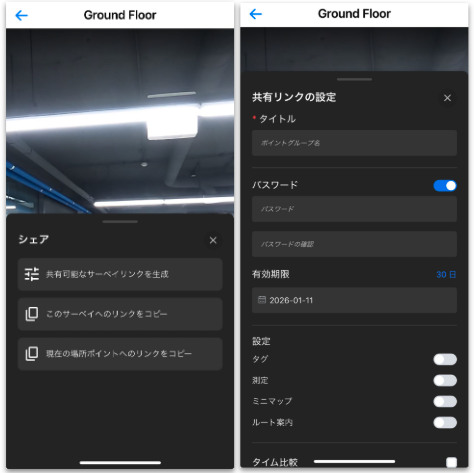

パスワード保護付き共有リンクを生成する

1. 「共有（シェア）」（3D ワークスペース画像3番）をタップしてシェア機能を有効にします。

2. 「共有可能なサーベイリンクを生成」をタップします。

3. タイトル、パスワード、有効期限、共有したい（タグ、測定、ミニマップ、ルート案内、タイム比較）を設定して、「生成」をタップします。

埋め込み式リンク(iframe)を生成する

• 「共有（シェア）」（3D ワークスペース画像3番）をタップしてシェア機能を有効にします。

• 「パスワード（Password）」トグルボタンをOFFにすると「埋め込み用 （iframe) 」を作成します。

サーベイURLをコピーして共有する

• 「このサーベイリンクをコピー」をタップしすると、サーベイ（オープニングビューを含む）をコピーして共有することができます。
• 「現在の場所ポイントへのリンクをコピー」をタップしすると、この特定のポイント（方向を含む）をコピーして共有することができます。

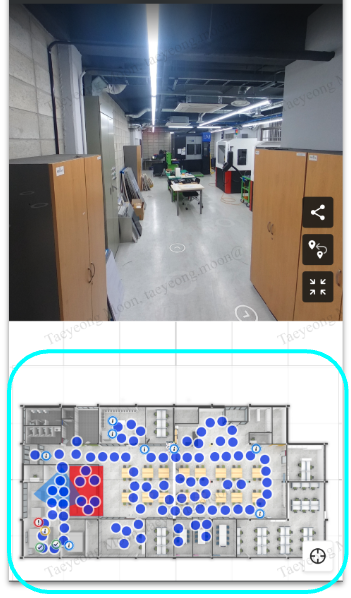

4. ミニマップ

• 画面をドラッグしてミニマップを移動します。ピンチ操作でズームイン／ズームアウトします。

• ポイントやタグをタップすると、対象のポイント／タグに移動します。

• 「ミニマップボタン」を再度タップして、ミニマップを閉じます。

• 「GPSボタン」をタップして、現在の位置を表示させます。

D. 下部情報シート

• 下部情報シートは、最小／中間／最大サイズがあり、閉じることもできます。

• シートをドラッグしてスクロールやサイズ変更ができます。

  • 下部情報シート内のリストが一番上にある状態でスクロールすると、シートのサイズが変更されます。

  • 下部情報シートが最大サイズのときにスクロールすると、リストがスクロールされます。

• ドラッガーをドラッグすることで、システムの標準動作以外にも手動でシートのサイズを変更できます。

E. 下部機能バー

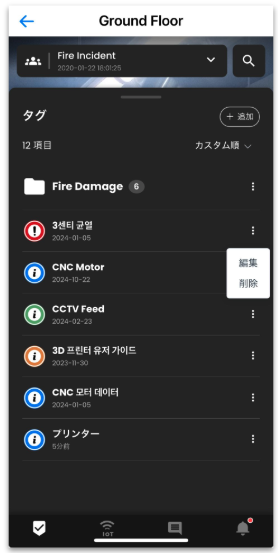

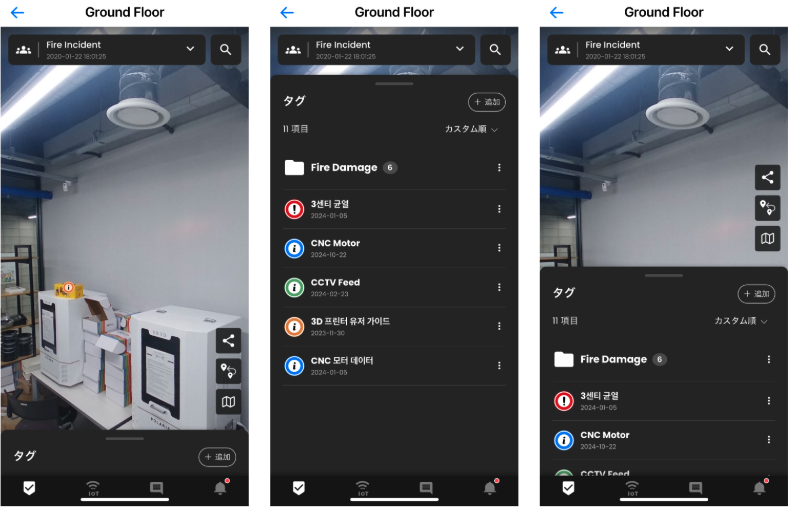

6. タグ

タグ閲覧方法

1. タグボタンをタップして、タグリストを広げます。

2. 各タグアイテムをタップすると、デスクトップ版3Dワークスペースと同様に詳細情報を確認できます。

タグ作成方法

1. 「＋追加」をタップして「タグ」を選びます。

2. タグボックス（白点線）をドラッグして移動したり、高さバーをドラッグしてタグの高さを設定して「次に」をタップ。

3. タグタイトル、詳細を記入します。

4. メディアファイル（PDF、画像、動画）をアップロードします。

5. 埋め込みコード、添付ファイルを追加します。

6. カテゴリーを付与します。

7. 「保存」をタップして完了します。

Note ：モバイル3Dワークスペースでは、タグメディアにスマートフォンのカメラが利用できます。

タグ削除・編集方法

タグを名のハンバーガーボタンをタップして「編集」「削除」を選び操作します。

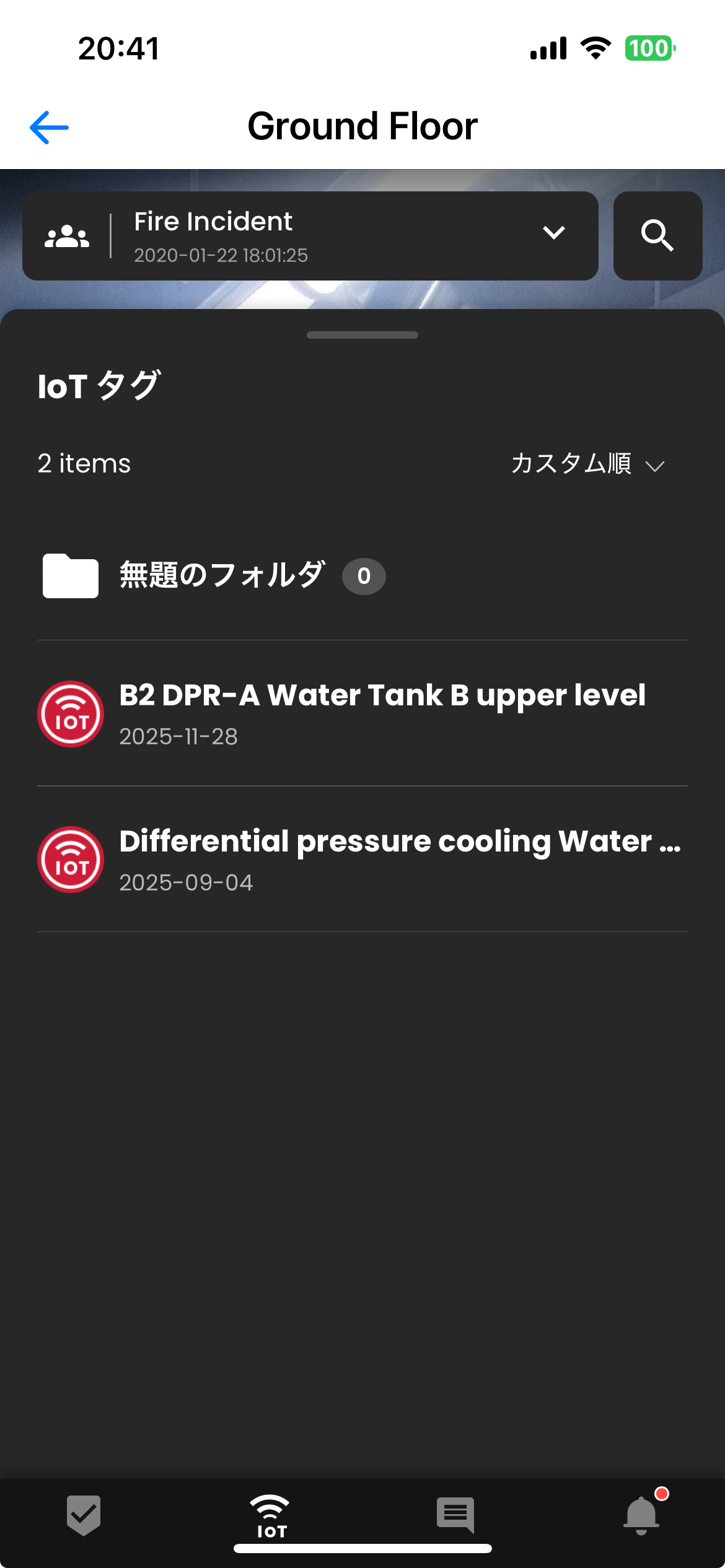

7. IoTタグ

IoTタグ閲覧方法

IoTタグリスト：各IoTタグアイテムをタップすると、デスクトップ版3Dワークスペースと同様に詳細情報を確認できます。
Note : 現在、モバイル3Dワークスペースでは「IoTタグの追加」には対応していません。

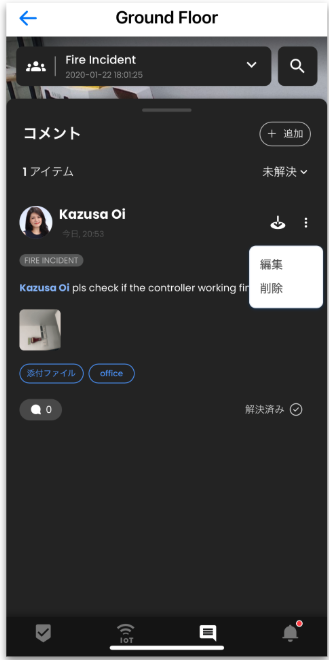

8. コメント



• コメントボタンをタップして、コメントリストを表示させます。
• 各コメントをタップすると、デスクトップ版と同様に詳細やスレッドを確認できます。
• 削除したいコメントはコメント右横のトグルボタンをタップして「削除」「編集」を選び必要に応じて編集を行います。

• 「＋追加」をタップしてコメントを追加します。

  Note ：モバイル3Dワークスペースでは、コメントメディアにスマートフォンのカメラが利用できます。

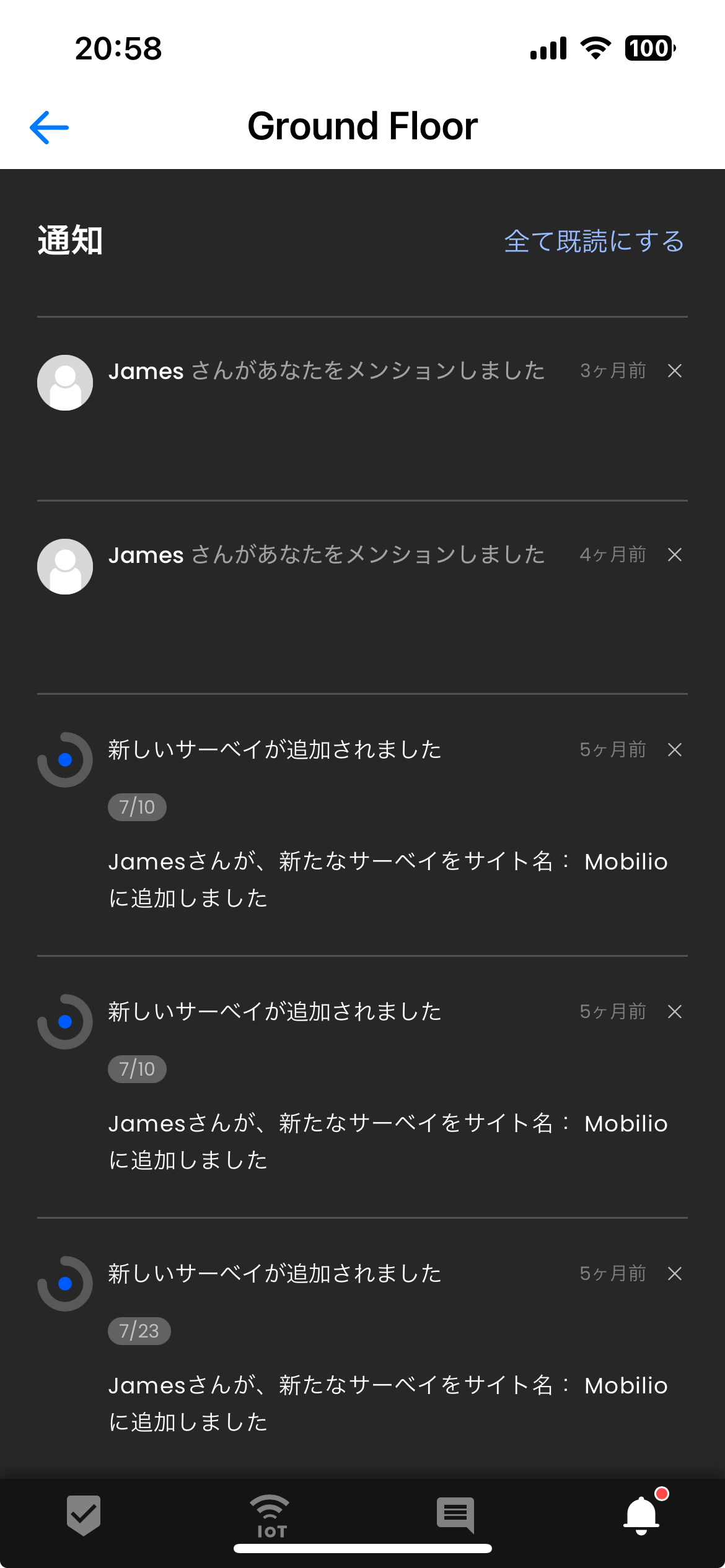

9. 通知タブ

• タップして通知リストを確認します。

• 通知を選んでタップすると該当の位置に移動します。
